PDR-04 大学、研究機関での試験研究向けに開発された小型卓上タイプの塗布装置です。概要を見る

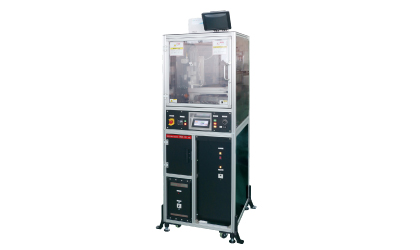

PDR-06 15cm角の基材まで対応した、試験研究用の塗布装置です。小さなスペースでも設置が可能な小型装置です。概要を見る

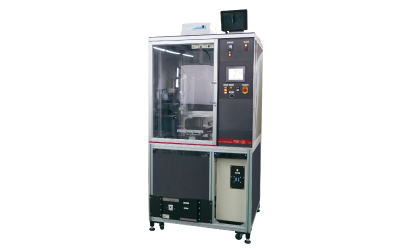

PDR-08S 20cm角の基材まで対応した中型の試験装置です。概要を見る

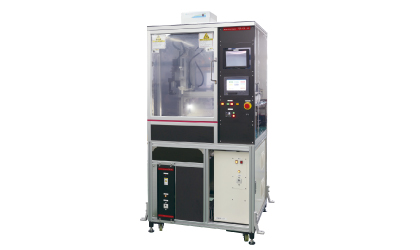

PDR-08 任意にノズル移動座標を設定できるPDR-08の上級モデルです。概要を見る

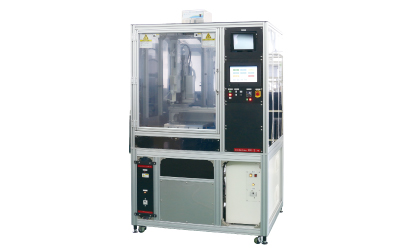

PDR-12 30㎝角の基材まで対応した小ロット量産向けモデルです。ノズル移動座標設定も可能です。概要を見る

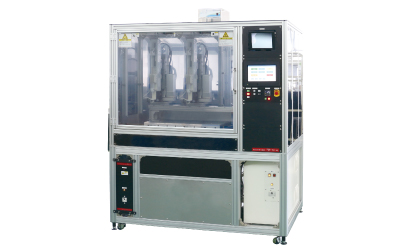

PDR-24 60cm角の基材まで対応した小ロット量産向けモデルで、ノズルも最大2本まで搭載可能です。ノズル移動座標設定も可能です。概要を見る

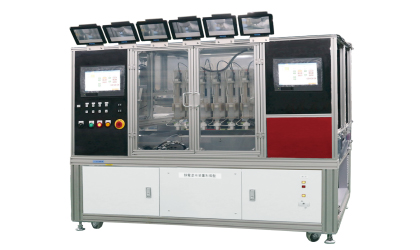

特注装置大型基材、多数本ノズル、連続搬送等、量産向けの特注装置です。お客様のご要望に応じて設計製作致します。概要を見る

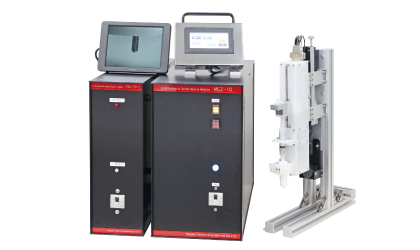

MCZ-10 電源、ノズル、コントローラーのモジュールセットです。液剤の装填量は最大10ccまで対応可能です。概要を見る

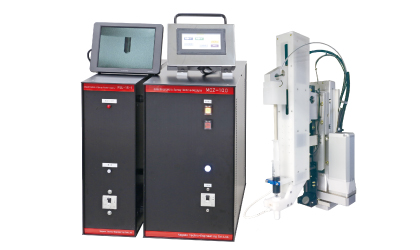

MCZ-100 電源、ノズル、コントローラーのモジュールセットです。液剤の装填量は最大100ccまで対応可能です。概要を見る

製品MENU

用途	試験・研究向け
概要	大学、研究機関での試験研究向けに開発された小型卓上タイプの塗布装置です。
基材サイズ	10cm x 10cm
ノズル数	1
シリンジ容量	10cc
ノズル内径	100〜1000μm
出力電圧	Max15kV
装置寸法	W450 x D450 x H750mm
設定方法	X,Y方向で動作設定
ユーティリティ	AC100V
排気ダクト径	φ50mm
HEPAフィルター	付属
ノズル観察カメラ	-

用途	試験・研究向け
概要	15cm角の基材まで対応した、試験研究用の塗布装置です。小さなスペースでも設置が可能な小型装置です。
基材サイズ	15cm x 15cm
ノズル数	1
シリンジ容量	10cc
ノズル内径	100〜1000μm
出力電圧	Max15kV
装置寸法	W600 x D600 x H1750mm
設定方法	X,Y方向で動作設定
ユーティリティ	AC100V
排気ダクト径	φ100mm
HEPAフィルター	付属
ノズル観察カメラ	付属

用途	小ロット量産向け
概要	任意にノズル移動座標を設定できるPDR-08の上級モデルです。
基材サイズ	20cm x 20cm
ノズル数	1
シリンジ容量	10cc
ノズル内径	100〜1000μm
出力電圧	Max15kV
装置寸法	W900 x D800 x H1800mm
設定方法	X,Y,Z方向で動作任意設定
ユーティリティ	AC100V
排気ダクト径	φ100mm
HEPAフィルター	付属
ノズル観察カメラ	付属

用途	小ロット量産向け
概要	30㎝角の基材まで対応した小ロット量産向けモデルです。ノズル移動座標設定も可能です。
基材サイズ	30cm x 30cm
ノズル数	1
シリンジ容量	100cc
ノズル内径	100〜1000μm
出力電圧	Max15kV
装置寸法	W1200 x D1000 x H1850mm
設定方法	X,Y,Z方向で動作任意設定
ユーティリティ	三相AC200V
排気ダクト径	φ100mm
HEPAフィルター	付属
ノズル観察カメラ	付属
