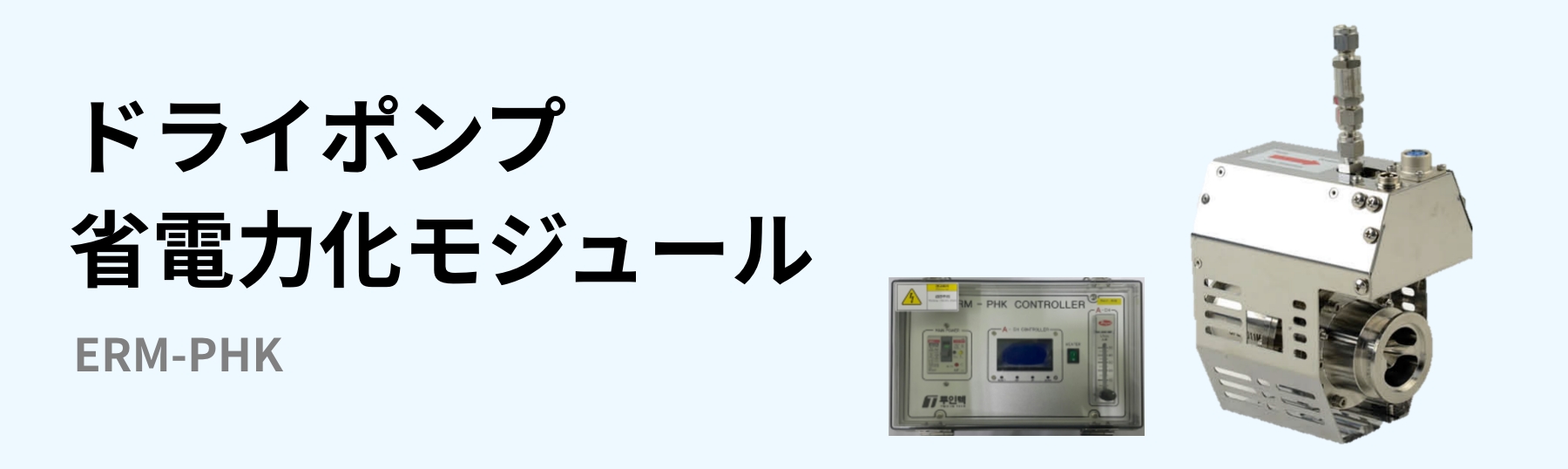

ドライポンプ省電⼒化モジュール(ERM-PHK)は、ポンプの排気⼝に設置するモジュールです。
HOT N2で配管内の⽣成物を抑制するだけではなく、ポンプのモーター負荷低減 = 消費電⼒を低減することができます。
導⼊メリット・特徴
-
ドライポンプ省電⼒化
(平均10%以上) -
排気ラインの
つまり防⽌ -
配管内での酸化物の
⽣成抑制 -
メンテナンスコスト
の削減 -
設備トラブルの
未然防⽌
原理
![ドライポンプ省電力化モジュールの原理](/product/images/power_saving_module_for_drypump/power_saving_module_for_drypump_01.jpg)
ベルヌーイの定理「流速が上がると圧⼒が低下する性質」を利⽤して真空を発⽣させ、ポンプ内部を減圧しモーターの負荷を低減します。
HOT N2 がノズルで絞られ、ディフューザーに効率よく噴出すると流速が急上昇、製品内の圧⼒が低下し真空状態となる。
ポンプの排気⼝に ERM-PHK を設置すると、HOT N2で配管内の⽣成物を抑制するだけではなくポンプのモーター負荷低減 = 消費電⼒を低減することができます。
取付位置
![ドライポンプ省電力化モジュールの取り付け位置](/product/images/power_saving_module_for_drypump/power_saving_module_for_drypump_02.jpg)
仕様
![ドライポンプ省電力化モジュールの仕様](/product/images/power_saving_module_for_drypump/power_saving_module_for_drypump_03.jpg)
